Uso del firmware original de la grabadora USBasp AVR en MX-USBASP (clon chino)
Te vendieron un USBisp pensado que es un USBasp??
Hace 2 meses compré un "USBasp" fui a probarlo y no funcionó....pensé me estafaron, o que era mi puerto USB de mi laptop la que estaba averiada.....no fue ninguna de las dos cosas, me vendieron un USBisp por un USBasp.....por ello mi laptop no reconocía a mi dispositivo generando dolor de cabeza y frustación.........decepcionado ya estaba por botar mi programador sin antes hacer unas pruebas para ver como hacer para que mi Laptop reconociera a mi USBisp como USBasp.... aquí te muestro un pequeño tutorial de como lo solucioné
USBasp-original
USBisp-versión china
Para la programación de microcontroladores AVR, el programador más económico es el USBasp, por ello es conveniente utilizarlo. La versión china cuesta 2 dólares aproximadamente en Aliexpress , pero el firmware nativo no es USBasp, es USBisp.
Abri el programador y decía " MX-USBISP-V5.00." entonces entendí que no es exactamente el USBasp clásico. El USBasp clásico tiene un Atmega8A en cambio la versión china tiene un Atmega88A.
MX-USBISP-V5.00.
Solución
Reflaxear al USBisp, después de flashear, el programador se definirá como USBasp y será compatible con avrdude, cargaremos un programa al Atmega88V utilizando otro programador, puede ser el clásico USBasp o placa arduino(como programador ISP)
El programa funciona para placas MX-USBisp-V4.00 y MX-USBisp-V5.00.
Procedimiento
Asegurarse que USBISP sea reconocido al ingresarlo a un puerto de nuestra laptop, puede que aparezca USBHID, pero si aparece junto a un triangulo de color amarillo quiere decir que falta actualizar o instalar drivers.
Administrador de dispositivos
Si no es reconocido tendrá que actualizar los drivers, Windows necesita instalar un controlador para ello, necesita descargar driver dar click aquí. Es un ejecutable, no necesita instalarlo.
Descargar Zadig 2.7

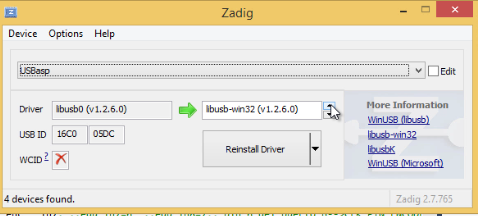

El programa Conecte el USBasp a la PC y aparecerá en el menú desplegable de dispositivos de Zadig. Seleccione "Instalar controlador".
Instalar drivers
Si la PC reconoce al dispositivo como USBHID puede cambiar su nombre en EDIT y colocarle cualquier nombre , yo le coloque nombre USBasp, instalo drivers y ya debe ser reconocido por la PC.
Reconocimiento de nuestro dispositivo USBasp chino.
Que nuestra PC reconozca a nuestro USBasp no significa que ya el programa AVRdude pueda reconocerlo, entonces es hora dar el siguiente paso, grabar un .hex a nuestro USBasp chino, para ello damos el siguiente paso.
2. Hacer un puente en "UP" del USBisp
Imagen que muestra k conexión en UP
3. Hacer la siguiente conexión y grabar código hex.
Reflaxear al USBisp, después de flashear, ahora ya será compatible con avrdude, pra ello cargaremos un programa al Atmega88V utilizando otro programador, puede ser el clásico USBasp o placa arduino(como programador ISP)
El programa funciona para placas MX-USBisp-V4.00 y MX-USBisp-V5.00.
4. Finalmente quitamos el puente en "UP" y nuestro USBisp ahora será reconocido por nuestro AVRDUDE como USBasp.
5. Para grabar un programa .hex a cualquier microcontrolador debemos hacer la conexión ICSP , lo explicamos a detalle en este link.
