Uso de la instrucción "SBIC"

SBIC(Skip if Bit in I/O register Cleared)

Esta instrucción permite monitorear el estado de un bit, salta a la siguiente instrucción del código si en el bit del registro es detectado el estado bajo("0").
Esta instrucción trabaja con registros I/O.

Instrucción SBIC

I/O R ≤ 31, 0 ≤ b ≤ 7

Ejemplo:

un switch es conectado a pinb2. Escribir un programa que chequee el estado del switch y ejecute lo siguiente:

• Si pinb,2=1 enviar la letra "00000000" al puerto D.
• Si pinb,2=0 enviar la letra "11111111" al puerto D.

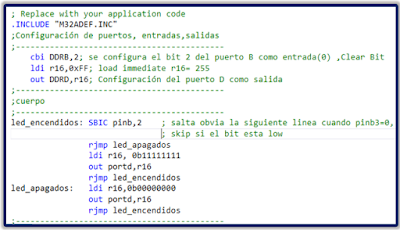

Código

Pinb,2=0

Pinb,2=1

En este programa el bucle led_encendido esta en lazo cerrado siempre cuando(pinb2=0) es decir después que se ejecute la instrucción sbic pinb,2 va a ver un salto de linea a la siguiente instrucción de código y de esta manera se omite(rjmp) la bifurcación para salir del bucle y además se carga el valor de 255 y luego se escribe en el puerto D.

Cuando hay bifurcación(rjmp) se carga el valor de 0 y se escribe en el puerto D

Diagrama de flujo

Implementación

Link-Descarga
